Netzwerkkabel und Stromkabel parallel verlegen: Abstand, Schirmung und VDE

Die kurze Antwort

Ja – Netzwerkkabel dürfen parallel zu Stromkabeln verlegt werden. Die Praxisregel lautet: Mindestens 30 Zentimeter Abstand bei paralleler Streckenführung, geschirmte Cat6a-Kabel (S/FTP oder F/UTP) und ein 90-Grad-Winkel bei jeder Kreuzung. Wer diese drei Regeln einhält, verliert bei moderner Verkabelung praktisch keine Übertragungsrate.

Der Grund: Starkstromkabel erzeugen ein elektromagnetisches Feld, das in benachbarte, ungeschirmte Datenleitungen einkoppeln kann. Bei kurzen Strecken und geprüfter Schirmung bleibt das unter dem Störschwellenwert – bei langen parallelen Strecken neben starkstrombelasteten Leitungen (etwa 32-A-Leitungen oder E-Heizkabeln) wird es messbar.

Warum die Störung überhaupt entsteht

Starkstrom erzeugt ein Wechselfeld. Datenkabel sind empfindlich, wenn sie ohne Schirmung längere Zeit neben dem Feld liegen – die Induktion erzeugt ein Störpotential, das bei schnellen Signalen (1 Gbit/s und mehr) in die Datenkoppelung übergeht. Die Folge: Paketverluste, Latenzspitzen und im Extremfall Rate-Downgrade des Ports.

Zwei Faktoren bestimmen, wie stark die Störung ist:

1. Stromstärke im Leitungsbau. Eine 16-A-Leitung für die Steckdosen erzeugt weniger Störfeld als eine 32-A-Leitung für die E-Heizung oder die Wallbox.
2. Länge der Parallelstrecke. Je länger beide Leitungen parallel verlaufen, desto mehr Störpotential koppelt in das Datenkabel ein. Fünf Meter neben der E-Heizung sind unkritisch, 30 Meter sind kritisch – besonders bei ungeschirmten Kabeln.

Die drei Regeln für die Verlegung

1. Mindestabstand bei paralleler Streckenführung

Kabeltyp	Empfohlener Mindestabstand	Bemerkung
Unengeschirmtes Cat6 (U/UTP)	30 cm	Standardfall, kurze Strecken unkritisch
Geschirmtes Cat6a (S/FTP)	10–15 cm	Schirmung entkoppelt das Störfeld
Glasfaser	kein Mindestabstand	Lichtwelle ist gegen EMV immun
32-A-Leitung (E-Heizung, Wallbox)	30 cm auch bei S/FTP	hohes Störfeld, Abstand halten

Die 30-Zentimeter-Regel ist die einfache Faustregel für alle Fälle. Bei geschirmten Cat6a-Kabeln und normalen 16-A-Leitungen ist auch ein Abstand von 10–15 cm in der Praxis unkritisch – die Schirmung überträgt das Störfeld in die Erdung, nicht in die Datenader.

2. Kreuzungen im 90-Grad-Winkel

Wenn sich Strom- und Datenleitung kreuzen, ist die Störung minimal, wenn die Kreuzung im 90-Grad-Winkel erfolgt und die Kabel fixiert sind. Eine schräge Kreuzung oder eine lockere Bewegung der Datenleitung im Feld ist der kritischere Fall. In der Praxis: Kreuzungen über Kabelbinder oder Klemmungen fixieren, damit keine Bewegung entsteht.

3. Schirmung von Kabel und Verteilerkomponenten

Die Schirmung des Datenkabels ist nur der halbe Weg. Sie wirkt nur, wenn die Schirmung an beiden Endpunkten geerdet ist. In der Praxis heißt das:

• S/FTP-Kabel verwenden: Die Schirmung ist um alle Adern und die äußere Hülle gelegt.

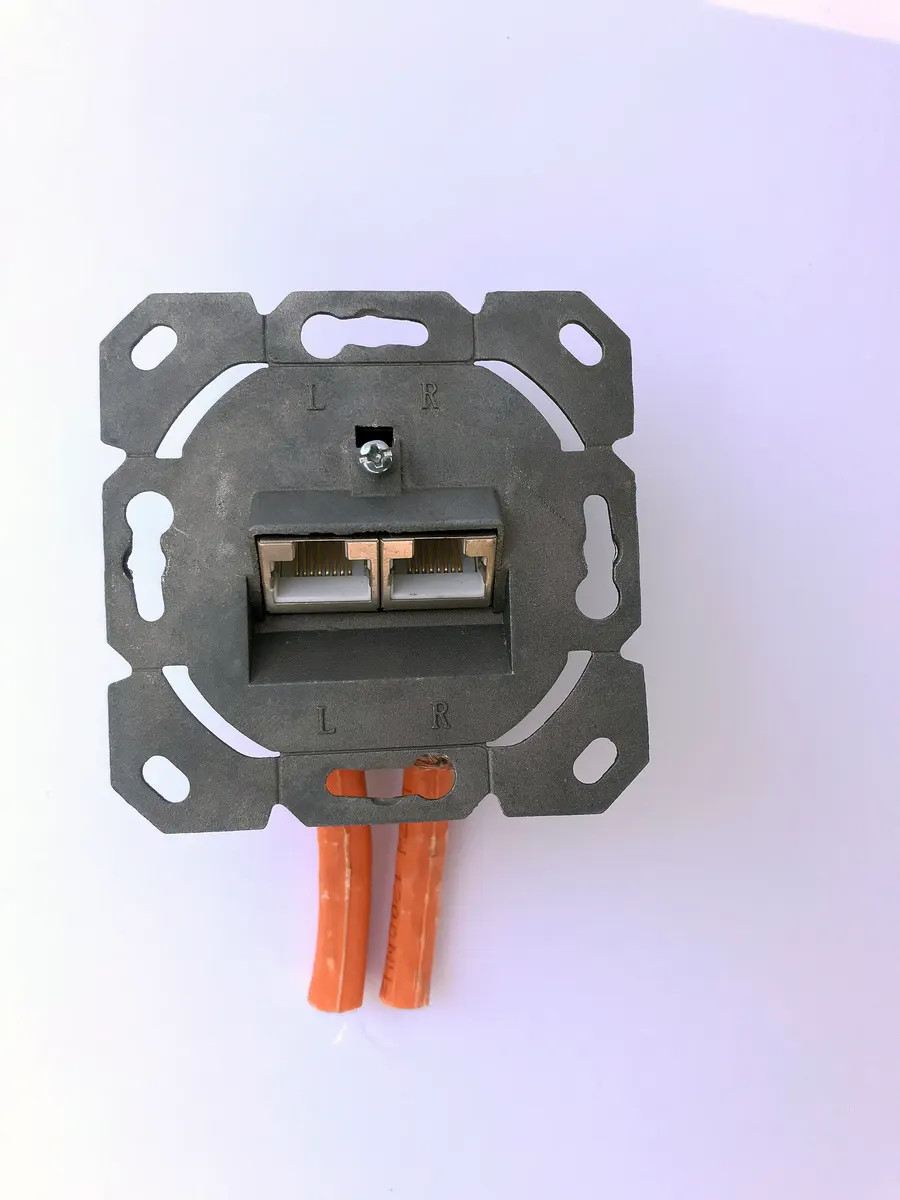

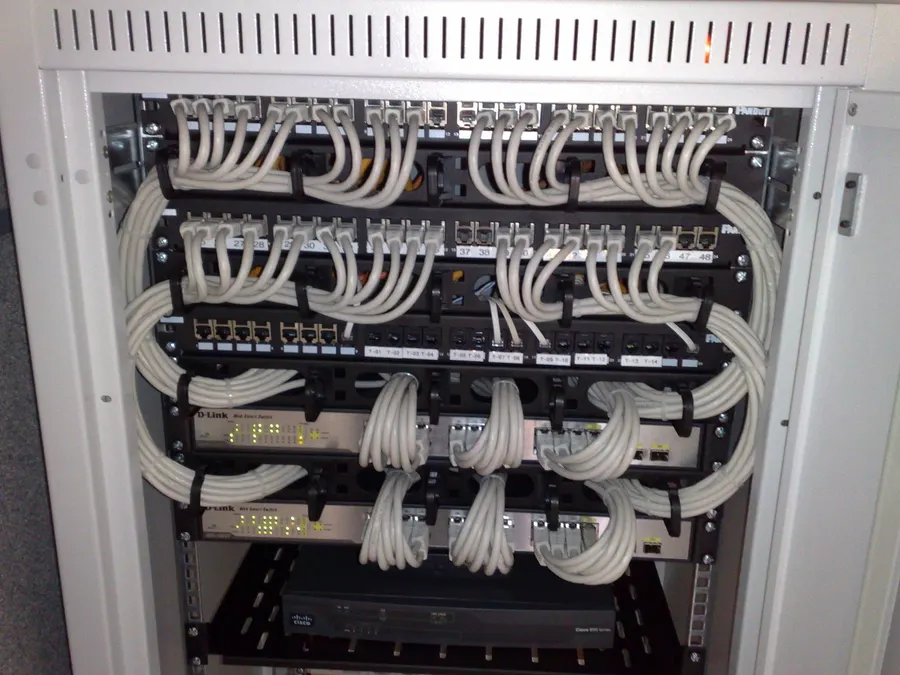

• Geschirmte Dosen (S/STP) und geschirmte Patchpanels verwenden: Die Schirmung der Dose wird an die Gebäudenerdung angeschlossen.
• Patchkabel nur in geschirmter Ausführung verwenden: Ungeschirmte Patchkabel brechen die Schirmungskette.
• Nicht in derselben Kabelwanne mit Starkstrom verlegen: Wenn die Verlegung in ein und derselben Wanne oder Schacht stattfindet, ist die Trennung durch einen Metallzwischenboden oder einen separaten Kanal sicherer.

Wann Sie auf Glasfaser ausweichen sollten

Glasfaser (SM oder MM) ist immun gegen elektrische Störungen, weil sie Licht statt Elektronen überträgt. Die Glasfaser-Alternative ist sinnvoll in drei Fällen:

1. Sehr lange Parallelstrecken: Wenn die Datenleitung 30 Meter oder länger neben der E-Heizung verlaufen muss.
2. Störanfällige Umgebung: Neben industriellen Motoren, Frequenzumrichtern oder Hochspannungsanlagen.
3. Zukunftssicherheit: Glasfaser ist als Basis für 25 Gbit/s und mehr geplant, während Cat6a bei 10 Gbit/s über 100 Meter endet.

Der Nachteil: Glasfaser ist teurer in der Installation (Fusionssplicing, Spleißplatz) und braucht ein anderes Netzabschlussgerät (ONT) statt eines einfachen Switches. Für kurze Strecken im Eigenheim ist Cat6a in der Regel ausreichend.

Die VDE-Praxis: was der Elektriker weiß

Die VDE-Regeln (VDE 0100-100) schreiben keine explizite Mindestentfernung zwischen Daten- und Starkstromleitungen vor – aber die Trennung von Leitungen mit unterschiedlichen Spannungsniveaus ist in der Praxis der Standard. Ein Elektriker wird in der Regel:

1. Separate Kabelkanäle für Starkstrom und Daten verwenden, wenn möglich.
2. Mindestens 30 cm Abstand bei paralleler Streckenführung einhalten, wenn keine Trennung möglich ist.
3. 90-Grad-Kreuzungen mit Klemmung vorsehen.
4. Geschirmte Cat6a-Kabel für lange Strecken empfehlen und die Schirmung an der Gebäudeerdung anschließen.

Wer die Verkabelung selbst verlegt: Die 30-cm-Regel ist die einfachste und zuverlässigste Lösung. Bei kritischen Strecken (E-Heizung, 32-A) ist ein kurzes Beratungsgespräch mit dem Elektriker sinnvoll, bevor die Datenleitung festgemacht wird.

So prüfen Sie nach der Verlegung

1. Link-Light und Port-Rate: Der Switch-Port sollte die volle Rate (1 Gbit/s bei Cat6a, 2,5 Gbit/s bei Cat6a mit aktiven Komponenten) anzeigen.
2. Paketverlust-Messung: Ein Netzwerkdurchsatz-Test (iperf3 oder vergleichbar) zeigt, ob die Übertragungsrate stabil bleibt.
3. Latenz-Messung: Ein Ping-Test auf einen fernen Server zeigt, ob die Latenz stabil ist oder Spitzen aufweist.

Wenn die Rate stabil bleibt und die Latenz konstant ist, ist die Verlegung unkritisch. Wenn Pakete verloren gehen oder die Rate abfällt, ist die Störung zu hoch – dann Abstand vergrößern, Schirmung nachrüsten oder auf Glasfaser umstellen.
